99热3-99热5-99热6这里只有精品-99热9-99热99-99热99re8国产在线播放

模具加工是企業機械模具的一種最有效的方法，它與傳統的加工工藝相對比，采用了減少工件的裝卡次數和操作步驟程序，另外保持著方向定位，完美的工藝制造。但是為了保證模具加工的精密度，提高生產的質量和降低生產成本，具有很強的氧化性，同時也有以下幾點要求：

　　1、模具加工需要有一定的較低的變形抗力，溫度的范圍有一定的幅度。
　　2、模具加工切割量比較大，磨損度比較低，表面的加工粗糙程度較低。
　　3、對模具加工砂輪的質量要求和冷卻環境不穩定，不容易發生傷害和出現裂紋。
　　4、模具加工淬火高而均衡的表面強度。

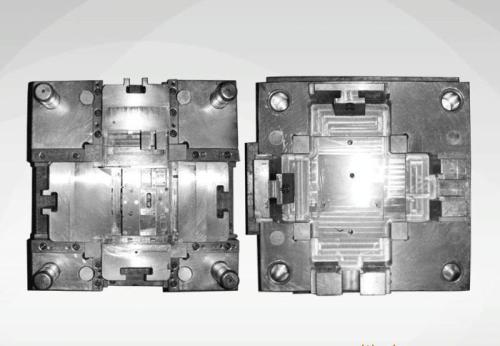

   在塑料模具加工中所說的拋光與其他行業中所要求的表面拋光有很大的不同，嚴格來說，模具的拋光應該稱為鏡面加工。它不僅對拋光本身有很高的要求并且對表面平整度、光滑度以及幾何精確度也有很高的標準。表面拋光一般只要求獲得光亮的表面即可，下面來了解塑料模具加工機械拋光技巧。　　
      （1）粗拋
　　經銑、電火花、磨等工藝后的表面可以選擇轉速在35 000-40 000 rpm的旋轉表面拋光機或超聲波研磨機進行拋光。常用的方法有利用直徑Φ3mm、WA # 400的輪子去除白色電火花層。然后是手工油石研磨，條狀油石加煤油作為潤滑劑或冷卻劑。一般的使用順序為#180 ~ #240 ~ #320 ~ #400 ~ #600 ~ #800 ~ #1000.許多模具制造商為了節約時間而選擇從#400開始。
　　（2）半精拋
　　半精拋主要使用砂紙和煤油。砂紙的號數依次為：#400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~ #1500.實際上#1500砂紙只用適于淬硬的模具鋼（52HRC以上），而不適用于預硬鋼，因為這樣可能會導致預硬鋼件表面燒傷。
　　（3）精拋
　　精拋主要使用鉆石研磨膏。若用拋光布輪混合鉆石研磨粉或研磨膏進行研磨的話，則通常的研磨順序是9μm（#1800）~ 6μm（#3000）~3μm（#8000）。9μm的鉆石研磨膏和拋光布輪可用來去除#1200和#1500號砂紙留下的發狀磨痕。接著用粘氈和鉆石研磨膏進行拋光，順序為1μm（#14000）~ 1/2μm（#60000）~1/4μm（#100000）。
　　精度要求在1μm以上（包括1μm）的拋光工藝在模具加工車間中一個清潔的拋光室內即可進行。若進行更加精密的拋光則必需一個絕對潔凈的空間。灰塵、煙霧，頭皮屑和口水沫都有可能報廢數個小時工作后得到的高精密拋光表面。
　　要想獲得高質量的拋光效果，最重要的是要具備有高質量的油石、砂紙和鉆石研磨膏等拋光工具和輔助品。而拋光程序的選擇取決于前期加工后的表面狀況，如機械加工、電火花加工，磨加工等等。
